在構建計算機信息網絡時，選擇合適的拓?fù)浣Y(jié)構是設計的基礎與關鍵。局域網中常用的拓?fù)浣Y(jié)構主要有星型、環形和總線型三種，每種結構都有其獨特的特點、優缺點及適用場景。理解這些基本拓?fù)浣Y(jié)構，對于設計高效、可靠且易于維護的網絡至關重要。

1. 星型拓?fù)?/h3>

星型拓?fù)涫悄壳熬钟蚓W(wǎng)中最流行、應用最廣泛的結構。其核心特征是所有網絡節點（如工作站、服務器等）都通過獨立的鏈路直接連接到一個中央設備，通常是交換機或集線器。

優點：
- 易于安裝與維護： 節點的增減或故障排查通常只影響該節點本身，便于集中管理。
- 高可靠性： 單個節點的故障不會波及其他節點，中央設備的冗余設計可以進一步提升網絡健壯性。
- 性能穩定： 每個節點獨享到中央設備的信道帶寬，避免了沖突。

缺點：
- 中央節點依賴性強： 中央設備一旦故障，整個網絡將癱瘓。
- 成本較高： 需要更多的電纜和中央設備。

適用場景： 現代辦公網絡、企業網絡、家庭網絡等絕大多數有線以太網環境。

2. 環形拓?fù)?/h3>

環形拓?fù)渲校鞴?jié)點通過通信介質串聯形成一個閉合的環。數據沿環單向或雙向傳輸，每個節點都充當一個中繼器，接收并轉發信號。令牌環網絡是此結構的經典實現。

優點：
- 傳輸路徑確定，無沖突： 在令牌傳遞機制下，網絡訪問有序，實時性較好。
- 電纜用量相對節省： 拓?fù)浜啙崱?/p>

缺點：
- 可靠性差： 環上任一節點或一段鏈路的故障都可能導致整個網絡中斷。
- 網絡擴展與重新配置復雜： 增加或移除節點需要中斷網絡。
- 故障診斷困難： 需要逐段排查。

適用場景： 現已較少用于新建局域網，但在一些對實時性有特殊要求的工業網絡或舊有系統中仍有應用。

3. 總線型拓?fù)?/h3>

總線型拓?fù)涫褂靡粭l公共的主干電纜（總線）作為傳輸介質，所有網絡節點都通過相應的接口直接連接到這條總線上。

優點：
- 結構簡單，易于布線： 所需電纜長度最短，初期成本低。
- 易于擴展： 在總線上添加新節點相對方便。

缺點：
- 故障隔離困難： 總線任何一點的斷裂或故障都會導致整個網絡癱瘓。
- 沖突概率高： 采用CSMA/CD等競爭機制時，網絡負載重時性能下降明顯。
- 診斷與隔離故障困難： 需逐段檢測。

適用場景： 早期的小型以太網（如10Base2，10Base5），現已基本被星型結構取代。

網絡設計中的選擇與實踐

在實際的計算機信息網絡設計中，拓?fù)浣Y(jié)構的選擇并非孤立的。設計者需要綜合考量以下因素：

• 成本： 包括設備、線纜、安裝和維護費用。
• 可靠性要求： 網絡需要達到的可用性級別。
• 可擴展性： 未來業務增長對網絡擴容的需求。
• 性能目標： 帶寬、延遲、吞吐量等。
• 物理環境： 建筑物的布局與結構。

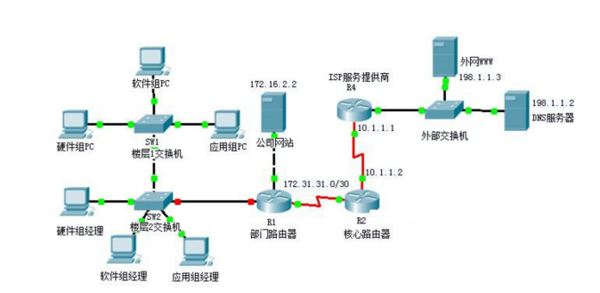

值得注意的是，現代大中型局域網很少采用單一的純粹拓?fù)洹８Ｒ姷氖?strong>混合型拓?fù)?/strong>，它結合了多種基本結構的優點。例如，星型-總線型（多個星型網絡通過總線主干連接）或星型-環形（交換機自身內部可能采用環形背板）結構。核心-匯聚-接入的三層網絡架構，其物理連接通常是分層的星型結構，而在邏輯上可能采用其他技術來優化路徑和冗余。

隨著無線局域網（WLAN）的普及，其網狀（Mesh）拓?fù)?/strong>也在特定場景（如無線回傳、物聯網）中發揮著重要作用。
